華為SUN8000系列智能光伏逆變器應用場景

文章出處:信恒節能責任編輯:小恒查看手機網址
掃一掃!華為SUN8000系列智能光伏逆變器應用場景掃一掃!
人氣:-發表時間:2016-01-18 15:55【

華為SUN8000智能逆變器典型應用場景:屋頂項目(≥500kW),地面電站項目(≥1MW)

屋頂項目(≥500kW)

華為SUN8000智能逆變器在屋頂項目場景中,應用如圖3-2所示。

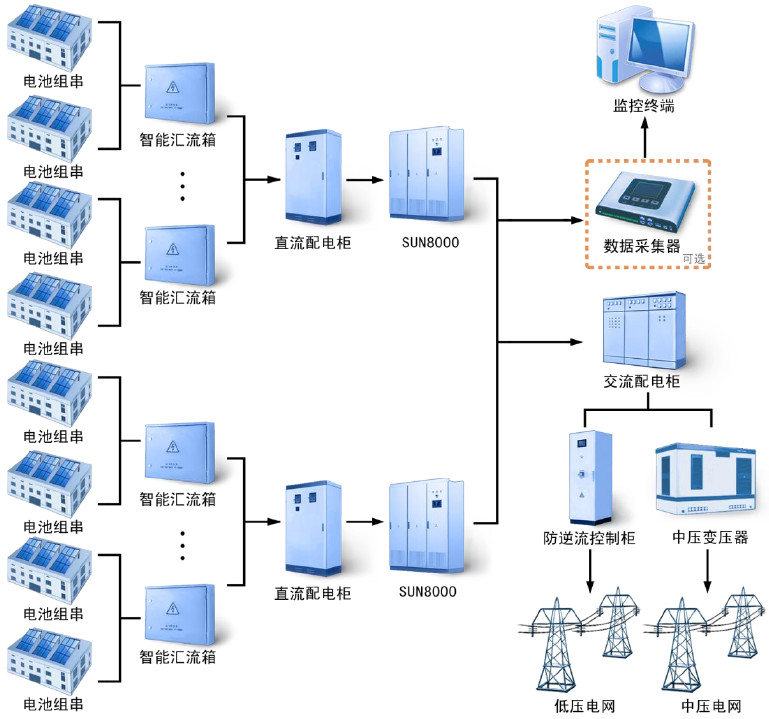

圖3-1 SUN8000應用于屋頂項目的場景

華為SUN8000系列智能光伏逆變器應用場景


華為SUN8000智能逆變器輸入側通過直流配電柜和匯流箱接光伏組串。

華為SUN8000智能逆變器輸出側經交流配電柜和防逆流控制柜,接入三相交流低壓電網;或者經交流配電柜和升壓變壓器,接入三相交流中壓電網。

S華為SUN8000智能逆變器通過RS485接口,經過RS485/RS232轉換器轉換接口后(或通過485總線,與數據采集器的RS485 IN接口連接后),接入監控機房的本地監控終端,實現本地監控;或者通過路由器接入遠程數據中心的監控終端,實現遠程集中監控。


地面電站項目(≥1MW

華為SUN8000智能逆變器在地面電站項目場景中,應用如圖3-2所示。

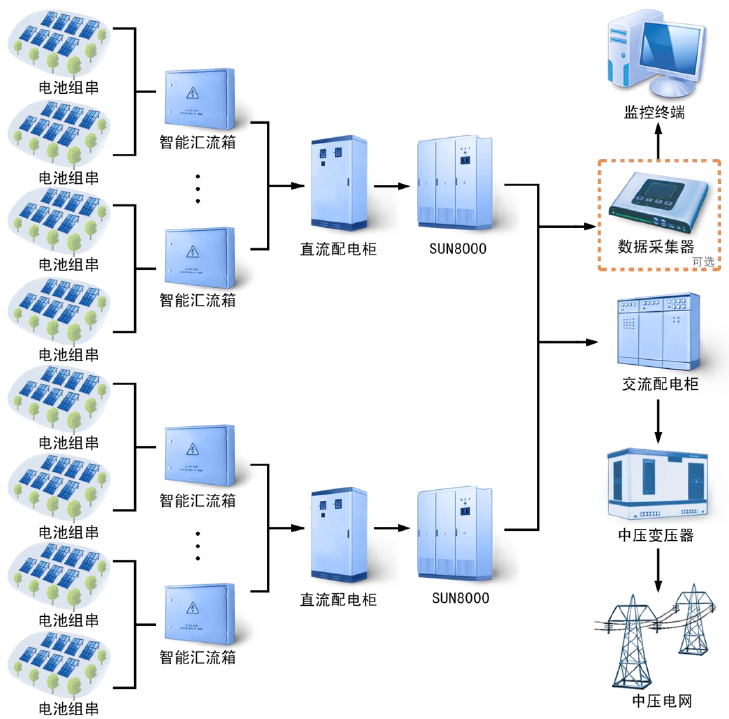

圖3-2 SUN8000應用于地面電站項目的場景

華為SUN8000系列智能光伏逆變器應用場景

華為SUN8000智能逆變器輸入側通過直流配電柜或匯流箱接光伏組串。

華為SUN8000智能逆變器輸出側經交流配電柜和升壓變壓器,接入三相交流中壓電網。

華為SUN8000智能逆變器通過RS485接口,經過RS485/RS232轉換器轉換接口后(或通過485總線,與數據采集器的RS485 IN接口連接后),接入監控機房的本地監控終端,實現本地監控;或者通過路由器接入遠程數據中心的監控終端,實現遠程集中監控。


深圳恒通源作為華為智能逆變器的授權經銷商,專業代理經銷華為各種型號智能光伏逆變器。咨詢方式:400-809-6133
