恒通源告訴你光伏逆變器MPPT多路追蹤究竟是什么!

文章出處:責任編輯:查看手機網址
掃一掃!恒通源告訴你光伏逆變器MPPT多路追蹤究竟是什么!掃一掃!
人氣:-發表時間:2017-09-25 08:41【

MPPT是逆變器非常核心的技術,MPPT電壓在進行光伏電站設計時一項非常關鍵的參數,MPPT控制器的全稱“最大功率點跟蹤”(Maximum Power Point Tracking)太陽能控制器,是傳統太陽能充放電控制器的升級換代產品。MPPT控制器能夠?qū)崟r(shí)偵測太陽能板的發電電壓,并追蹤最高電壓電流值(VI),使系統以最大功率輸出對蓄電池充電。應用于太陽能光伏系統中,協調太陽能電池板、蓄電池、負載的工作,是光伏系統的大腦。

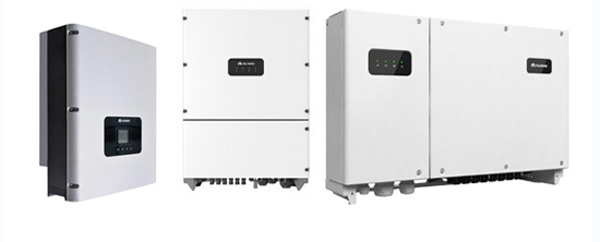

華為逆變器

MPPT的作用是什么?

由于太陽能電池收到光強以及環境等外界因素的影響,其輸出功率是變化的,光強發出的電就多,帶MPPT最大功率跟蹤的逆變器就是為了充分的利用太陽能電池,使之運行在最大功率點。也就是說在太陽輻射不變的情況下,有MPPT后的輸出功率會比有MPPT前的要高,這就是MPPT的作用所在。

就假設說MPPT還沒開始跟蹤,這時組件輸出電壓是500V,然后MPPT開始跟蹤之后,就開始通過內部的電路結構調節回路上的電阻,以改變組件輸出電壓,同時改變輸出電流,一直到輸出功率最大(假設是550V最大),此后就不斷得跟蹤,這樣一來也就是說在太陽輻射不變的情況下,組件在550V的輸出電壓情況,輸出功率會比500V時要高,這就是MPPT的作用。

最大功率點跟蹤的原理

隨著電子技術的發展,當前太陽能電池陣列的MPPT控制一般是通過DC/DC變換電路來完成的。其原理框圖如下圖所示。

光伏電池陣列與負載通過DC/DC電路連接,最大功率跟蹤裝置不斷檢測光伏陣列的電流電壓變化,并根據其變化對DC/DC變換器的PWM驅動信號占空比進行調節。

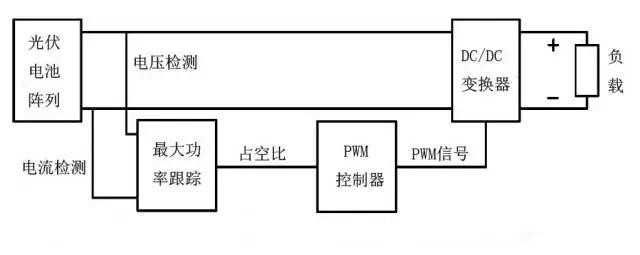

MPPT系統原理框圖

MPPT系統原理框圖

對于線性電路來說,當負載電阻等于電源的內阻時,電源即有最大功率輸出。雖然光伏電池和DC/DC轉換電路都是強非線性的,然而在極短的時間內,可以認為是線性電路。因此,只要調節DC-DC轉換電路的等效電阻使它始終等于光伏電池的內阻,就可以實現光伏電池的最大輸出,也就實現了光伏電池的MPPT。

目前業內已經認識到了逆變器多MPPT通道的重要性,多MPPT的組串逆變器已經被廣泛的認可。華為組串式逆變器多達4路MPPT,可顯著提升發電量。深圳恒通源作為華為智能光伏授權經銷商,不僅能為廣大客戶提供華為逆變器等系列產品,還能為客戶提供專業的技術支持及周到的售后服務!

華為智能光伏授權經銷商
