華為SUN8000系列智能光伏逆變器工作原理

文章出處:信恒節能責任編輯:小恒查看手機網址
掃一掃!華為SUN8000系列智能光伏逆變器工作原理掃一掃!
人氣:-發表時間:2016-01-16 09:56【

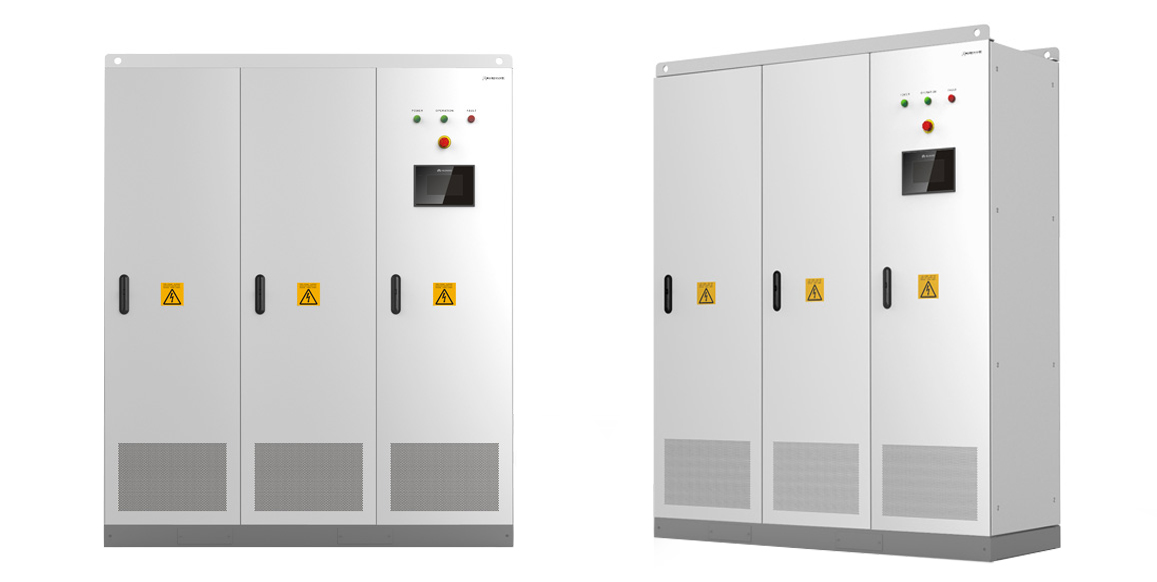

華為SUN8000系列智能光伏逆變器

電路框圖:

SUN8000-500KTL電路框圖如圖2-1所示。

圖2-1 SUN8000-500KTL電路框圖

華為SUN8000系列智能光伏逆變器工作原理

SUN8000工作原理如下:

通過直流支路保護模塊(可選配直流熔絲或塑殼斷路器),實現線路的過流保護與故障隔離;

通過接地故障檢測模塊(可選),檢測系統是否存在接地故障,實現接地故障保護;

通過直流浪涌保護模塊,防止直流側雷擊、浪涌等沖擊導致的逆變器內部電路損壞;

通過并機銅排的連接,靈活配置多路MPPT模式(1~2路)或主從MPPT模式工作;

通過使用直流霍爾傳感器等器件構成的輸入電流檢測電路,檢測電池組串輸入電流大小,實現MPPT控制、告警、及保護等各種功能;

通過直流隔離開關,實現逆變器的直流輸入與其內部電路之間的安全隔離,方便必要時進行人工操作;

通過直流EMC濾波器,抑制直流側的高頻干擾,減少對其他組件的干擾,同時也增強自身的抗干擾能力。

通過DC/AC逆變電路,將直流電轉變?yōu)榻涣麟姾箴伻腚娋W(wǎng),同時保證輸出指標滿足電網的要求;

通過使用交流霍爾傳感器等器件構成的輸出電流檢測電路,檢測交流側饋入電網的輸出電流大小,實現并網控制、過載保護等各種功能;

通過LC濾波電路,將逆變器輸出的高頻PWM脈沖波過濾為符合要求的正弦波,減少對電網的污染;

通過交流EMC濾波器,抑制交流側的高頻干擾,減少對其他組件的干擾,同時也增強自身的抗干擾能力;

通過交流接觸器,實現逆變器的交流輸出與逆變器內部電路之間的電氣隔離,以便控制逆變單元接入或脫離電網;

通過交流熔斷器,對交流輸出線路進行短路保護,以便實現逆變單元的故障隔離;

通過交流浪涌保護模塊,防止交流側雷擊、浪涌等沖擊導致的逆變器內部電路損壞;

通過交流隔離開關(可選),實現逆變器的交流輸出與電網隔離,在逆變器故障或者電網故障時,能夠使逆變器安全脫離電網。
