組串式逆變器超配怎么回事?能提高電站整體收益?

文章出處:責任編輯:查看手機網址
掃一掃!組串式逆變器超配怎么回事?能提高電站整體收益?掃一掃!
人氣:-發表時間:2017-09-13 08:31【

在光伏系統中,設計工程師將光伏組件的總?cè)萘颗涞帽裙夥孀兤魅萘看笠恍?,這種情況被稱為超配。其原因在于光伏系統中常常存在組件功率的衰減、灰塵遮擋以及線路損耗的問題,再加上不同地區的光照條件差異,會影響光伏系統的收益。

適當?shù)某淇梢蕴岣唠娬鞠到y(tǒng)整體收益,并已為電站業主所接受并廣泛應用。

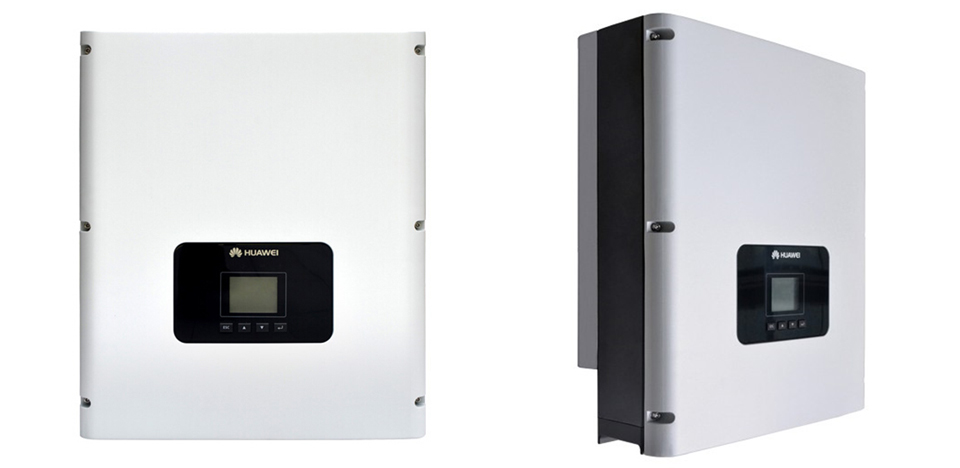

華為逆變器

組串式逆變器超配設計要求:

在超配設計中,除了考慮系統損耗以外,最優容配比(組件容量:逆變器容量)主要是由電站所處位置的光照條件決定的。國內分布式電站大多數分布在我國東南部地區,根據國家氣象局風能太陽能評估中心的資源區域分類,多數處于II,III, IV類光照資源區,光照條件相對較差。在此類地區,容配比至少需要在1.1倍以上,才能達到最優的系統度電成本,投資者的收益才能最大化。

在超配設計時,對組串式逆變器有哪些具體要求呢?

1.評估逆變器實際可用交流側功率

超配是光伏電站的組件容量相對交流側容量而言的。對于一個光伏電站,其容量應該以交流功率側容量來標定。對于組串式逆變器一樣,其“實際可用交流側功率”才是對超配真正有意義的。在某種程度上,“實際可用交流側功率”是系統進行超配設計的前提。

如某個組串式逆變器,其交流側額定功率參數是36kW,但按照其直流側真實最大可配置到的功率只有34KWp,考慮逆變器自身損耗,其“實際可用交流側額定功率”一定是小于34KW,從超配系數1.1的角度看,現實版“實際可用交流側額定功率”可能僅僅是30KW。

2.逆變器必須具備良好的散熱能力

組串逆變器主要應用于小型屋頂及小型山丘等復雜分布式電站,環境溫度高,散熱條件相對較差。在這樣的情況下,系統超配后,逆變器滿載及過載的運行時間會加長,對于逆變器的散熱能力提出了挑戰。

因此高效的散熱能力是逆變器穩定、不降額運行的保障。在選擇逆變器時,散熱方式的選取上也需要慎重,實際測試表明,對于幾十KW的電力電子設備,長期工作在滿載狀態下,智能風扇散熱效果更優。

3.直流輸入端子數量必須足夠多

在實際電站配置中,為了實現超配設計,可以增加串聯組件數量以及增加并聯串數。同樣組件的串并聯數量也需要結合逆變器的實際最大輸入電壓及最大輸入電流.

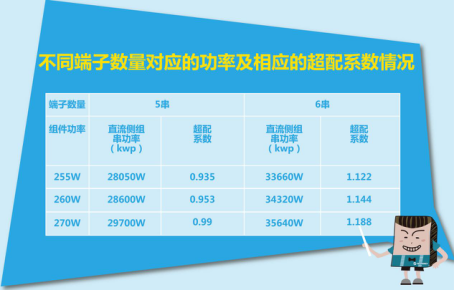

以當前常見的交流額定功率為30KW的組串式逆變器為例,可以計算出不同的端子數量所對應的超配系數。

光伏逆變器超配系數

對于交流額定功率為30KW組串式逆變器,針對常見的270W及以下的組件,至少需要配置6串才能滿足1.1以上的超配設計要求。

不同于集中式逆變器方案,組串式逆變器是直接連接組件,中間沒有直流匯流環節,所能連接的組件串數受限于自身的輸入端子數,因此,足夠的輸入端子數量實現超配設計的必要保證,同樣超配還要考慮逆變器最大輸入。

4.逆變器過載能力需要盡量大

逆變器需要有較強的過載能力,一方面,當組件可輸出能量在扣除直流側線損之后,仍然大于逆變器的額定功率,具備過載能力的逆變器,可以盡可能的減少限發時間,減少發電量損失。另一方面,隨著越來越多的用戶使用逆變器替代電站的SVG功能,具備過載能力的逆變器可以在響應無功調度的同時,輸出超過額定容量的有功功率。

總結

光伏系統超配設計已受到用戶的廣泛關注,通過適當?shù)某?,可以提高投資者的整體收益。對于國內正大力推廣的分布式項目,需要至少1.1倍以上的超配系數。

當然,并不是所有的組串式逆變器都可以進行超配設計的。在當前常見的逆變器中,至少需要1.1倍以上的超配方案,且逆變器需要有足夠的功率余量、良好的散熱性能和一定的過載能力。
